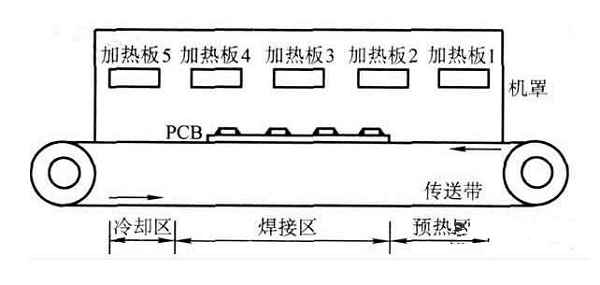

目前SMT貼片加工中主流的回流焊設備大體分為紅外線輻射回流焊機、紅外熱風回流焊機、氣相回流機和激光回流焊機四大類。無論是哪種形式的回流焊，一般都由以下幾部分組成：機體、上下加熱源、pcba控制板傳送裝置、空氣循環裝置、冷卻裝置、排風裝置、溫度控制裝置以及計算機控制系統。圖1所示為再流焊機的結構。



主流再流焊機應用

現以典型也是smt加工廠中使用最多的勁拓KT系列再流焊機來介紹其應用。本機型采用國際上無鉛再流焊普采用的冷卻區分離結構，此結構是冷卻區（單獨制作）與加熱區分開，是因?yàn)橹鳡t膽與冷卻區相接處正是再流焊溫度最高的焊接區，焊接區的高溫可通過熱傳導進入冷卻區，在影響了SMT貼片冷卻區溫度及冷卻效果的同時又加大了電耗。此外，本機型采用國際上最先進的高降溫率冷卻方式，每個冷卻區由3組軸流風機構成高強冷卻風采用爐外冷風導入，大大加強了降溫速率。革命性的結構首次實現了在不使用工業冷水機、冷風機的情況下，最大降溫連率可達4-6℃，從而可省去冷水機、冷風機的投入及使用成本（電耗及維護費）。高降溫速率可實現PCB在頂峰溫度180℃冷卻只需10-15，大大減小了無鉛焊接中的焊點氧化，在無鉛焊接中至關重要。因此目前最主流的回流焊原理就是這樣的。
